1.
產品概述
</h1>
<h1>
HD-S1 是一款融合了磁條卡技術、接觸式、非接觸式智能 IC 卡技術，及一/二維碼掃描于一身的讀寫器，主要是為了滿足當前卡系統中的磁條卡、接觸式、非接觸式
IC 卡， 以及二維碼虛擬卡共存的需求。當前支持的接口方式分
RJ11 及 USB，電源采用 USB 口取電，USB 配備無驅技術。HD-100 型多合一讀寫器作為 IC 卡系統集成必備的前端處理設備，極大地提高了系統的安全性和應用的方便性。
</h1>
<h1>
【適用領域】社保、衛生、醫療、公安、金融、工商、電信、快捷支付、銀行、保險及各種收費、儲值、查詢等智能卡管理應用系統。
</h1>
<h1>
2.
技術指標
</h1>
<table border="1" align="center">
<tbody>
<tr>
<td>
<p>
項 目
</p>
</td>
<td>
<p>
規 格
</p>
</td>
</tr>
<tr>
<td>
<p>
主處理器
</p>
</td>
<td>
<p>
32 位處理器，頻率 72MHz
</p>
</td>
</tr>
<tr>
<td style="width:8%;border-color:#E53333;">
<p>
接觸式 IC 卡讀卡
</p>
<p>
模塊
</p>
</td>
<td>
<p>
支持1個ISO7816
標準卡尺寸，采用下降式卡座，可使用 20萬次。支持符合 ISO7816，T=0、T=1 的CPU卡，邏輯加密卡AT24系列,4442,4428等卡型；支持PPS（協議和參數選擇），讀寫速度為9600
–412903bps；具備短路保護功能；
</p>
</td>
</tr>
<tr>
<td>
<p>
非接觸式 IC 卡讀卡模塊
</p>
</td>
<td>
<p>
支持 ISO14443TypeA
標準的CPU卡，PHILIPS 公司的MF1ICS50、MF1ICL10、MF1ICS70 等邏輯加密卡；15693 協議卡；支持 ISO14443TypeB
標準的中華人民共和國居民身份證的讀取(*選配)；通訊速率支持：106kbps、212kbps、424kbps
</p>
</td>
</tr>
<tr>
<td>
<p>
二維碼條碼掃描模塊
</p>
</td>
<td>
<p>
可識別顯示在電子設備屏幕上主流的二維碼和各種一維碼；可識別印刷在紙張上的主流二維碼和各種一維碼；可識別不同對比度、顏色和反射程度的手機屏幕顯示的碼
制；可以每個產品內部都寫入不同的系列號，串口或USB虛擬串口可以通過命令查詢到系列號，USB也可以通過查詢枚舉的ID查詢到具體的系列號；能夠通過上層發送命令升級，后期要增加功能無需拆機，減少了升級維護成
本。
</p>
<p>
圖像傳感器：CMOS
100 萬像素；分辨率：1280*800；
</p>
<p>
識別碼制：2-D：漢 信
碼PDF417,MicroPDF417,CompositeCodes,TLC39,DataMatrix,Maxicode,QRcode,MicroQR,Aztec等；
</p>
<p>
1-D：UPC/EAN，UPC/EAN with supplementals ,BooklandEAN,ISSN,UCC Coupon Extended
Code,Code 128,GS1- 128,ISBT128,Code 39,Code 39 Full ASCII,Trioptic Code
39,Code 32,Code 93,Code 11,Matrix 2 of 5,interleaved 2 of 5,Discrete 2 of
5,Codabar,MSI,Chinese 2 of 5,GSI DataBar Variants,Korean 3 of 5,ISBT Concat等；
</p>
<p>
識別精度：≥5mil；
</p>
<p>
適度模式：紅外距離感應；光源：白光；
</p>
<p>
視場：110° ，水平
100° ，垂直 85°；印刷對比度：≥25% ；旋轉 360°；條碼靈敏度：偏轉±65°、傾斜±65°；
</p>
</td>
</tr>
<tr>
<td>
<p>
SAM卡座
</p>
</td>
<td>
<p>
3個符合GSM11.11的SIM卡尺寸（25mm×15mm）的SAM卡座
</p>
</td>
</tr>
<tr>
<td>
<p>
磁卡刷卡模塊
</p>
</td>
<td>
<p>
支持1/2/3軌讀；
</p>
</td>
</tr>
<tr>
<td>
<p>
<br />
</p>
<p>
身份證閱讀模塊
</p>
<p>
(選配)
</p>
</td>
<td>
<p>
符合居民身份證閱讀器通用技術要求，兼容 ISO14443（TypeB）標準；
</p>
<p>
工作頻率：13.56MHz（fc）；
</p>
<p>
天線能量輸出：天線表面磁場強度（Hmax）≤7.5A/mrms；
</p>
<p>
天線表面法線方向5cm 處電磁場強度（Hmin）≥1.5A/m rms；
</p>
<p>
閱讀距離：0-5cm；
</p>
<p>
閱讀時間：<1.0s；具有電源自動保護設計；
</p>
</td>
</tr>
<tr>
<td>
<p>
<br />
</p>
<p>
密碼鍵盤（選配）
</p>
</td>
<td>
<p>
與讀寫器分離設計，線長1.5米；15個按鍵，數字鍵0~9，取消、確定、3個功能鍵；支持DUKPT及
Master/Session密鑰管理；支持DES和3DES加密；支持RSA 非對稱算法；支持ANSIX9.8/X9.19MAC算法；支持多組主密鑰；支持多組工作密鑰；支持金融級應用安全要求；鍵盤使用壽命達到每鍵可敲擊30萬次以上；分辨率
128*32點陣式液晶顯示屏，背光可調，可顯示2行，每行8個漢字(16符)；支持GB/T2312國標一、二級字庫；具備14段語音提示，不低于6KHZ采樣頻率，語音效果良好，如“請輸入密碼”等；
</p>
</td>
</tr>
<tr>
<td>
<p>
人機界面
</p>
</td>
<td>
<p>
4個LED指示燈，指示電源、通信、狀態及讀卡
</p>
</td>
</tr>
<tr>
<td>
<p>
外設接口
</p>
</td>
<td>
<p>
可外接密碼鍵盤
</p>
</td>
</tr>
<tr>
<td>
<p>
通訊接口
</p>
</td>
<td>
<p>
1個USB2.0全速接口(可支持RS232)
</p>
</td>
</tr>
<tr>
<td>
<p>
電源
</p>
</td>
<td>
<p>
外置5VDC或USB取電
</p>
</td>
</tr>
<tr>
<td>
<p>
工作電流
</p>
</td>
<td>
<p>
≤ 300mA
</p>
</td>
</tr>
<tr>
<td>
<p>
設備工作環境
</p>
</td>
<td>
<p>
溫度：0℃到+60℃；
</p>
<p>
濕度：5%-90% 無凝結
</p>
</td>
</tr>
<tr>
<td>
<p>
數據線長
</p>
</td>
<td>
<p>
標配1.5米(可定制)
</p>
</td>
</tr>
<tr>
<td>
<p>
平均無故障工作時間
</p>
</td>
<td>
<p>
5000小時
</p>
</td>
</tr>
<tr>
<td>
<p>
遵循標準
</p>
</td>
<td>
<p>
ISO7816、ISO14443、GSM11.11、FCC、CE、CCC
</p>
</td>
</tr>
<tr>
<td>
<p>
產品升級特性
</p>
</td>
<td>
<p>
支持在線升級，方便用戶使用
</p>
</td>
</tr>
<tr>
<td>
<p>
操作系統支持
</p>
</td>
<td>
<p>
支持Windows98、XP、2003、Vista、WIN7、WIN8、WIN10/Linux/Unix/Android等操作系統平臺下的應用程序標準動態庫接口
</p>
</td>
</tr>
<tr>
<td>
<p>
二次開發支持
</p>
</td>
<td>
<p>
支持VC、VB、C#、PB、Delphi、Java等開發工具
</p>
</td>
</tr>
</tbody>
</table>

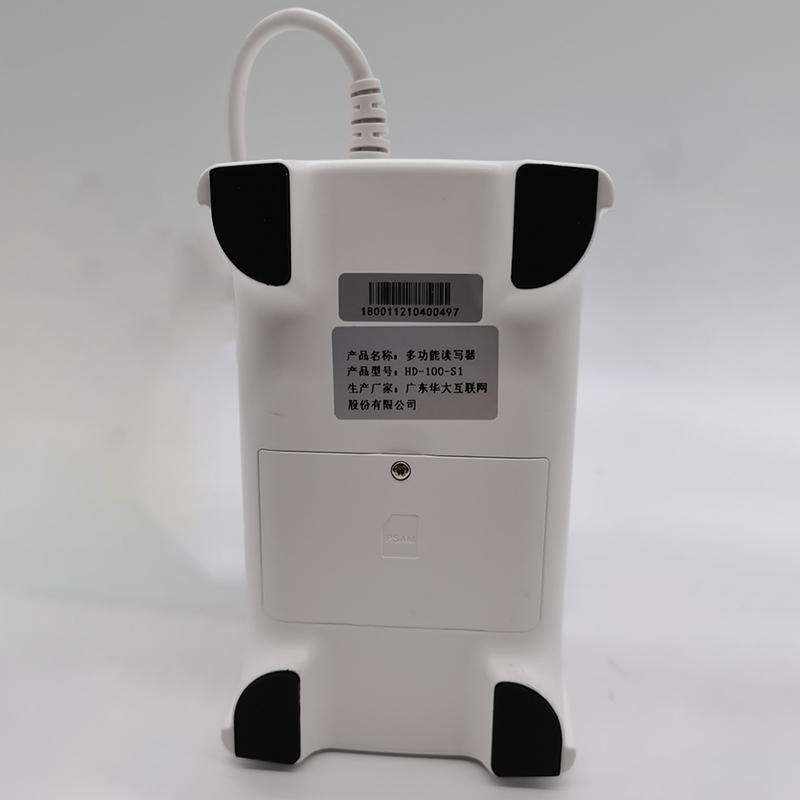

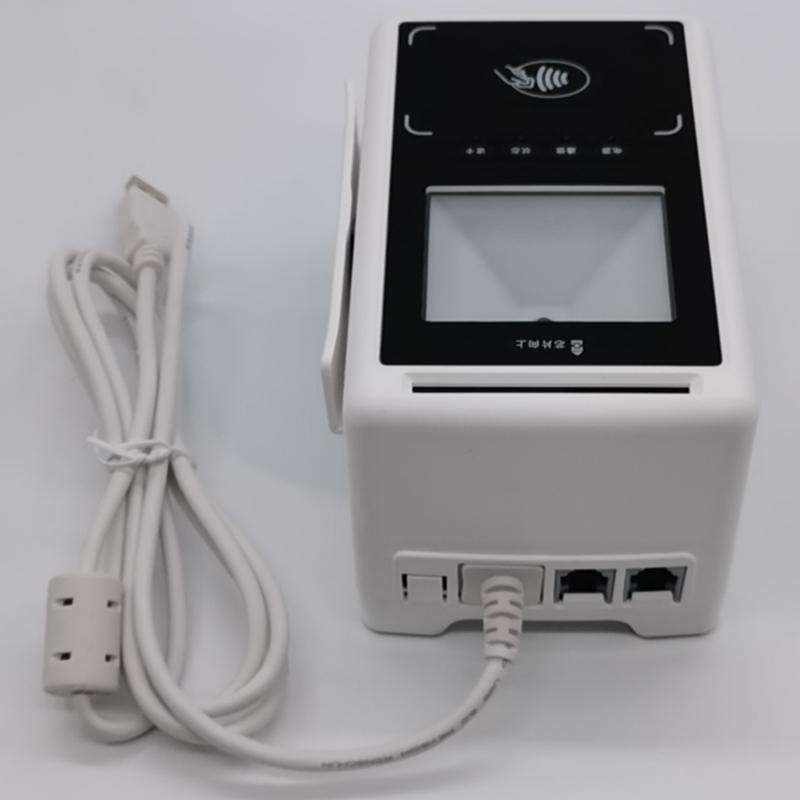

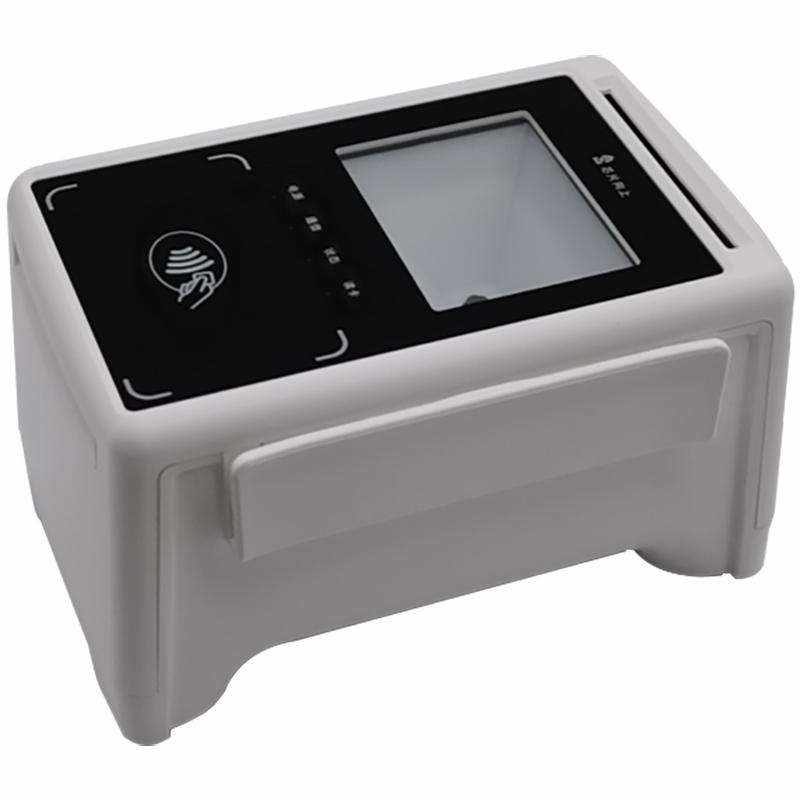

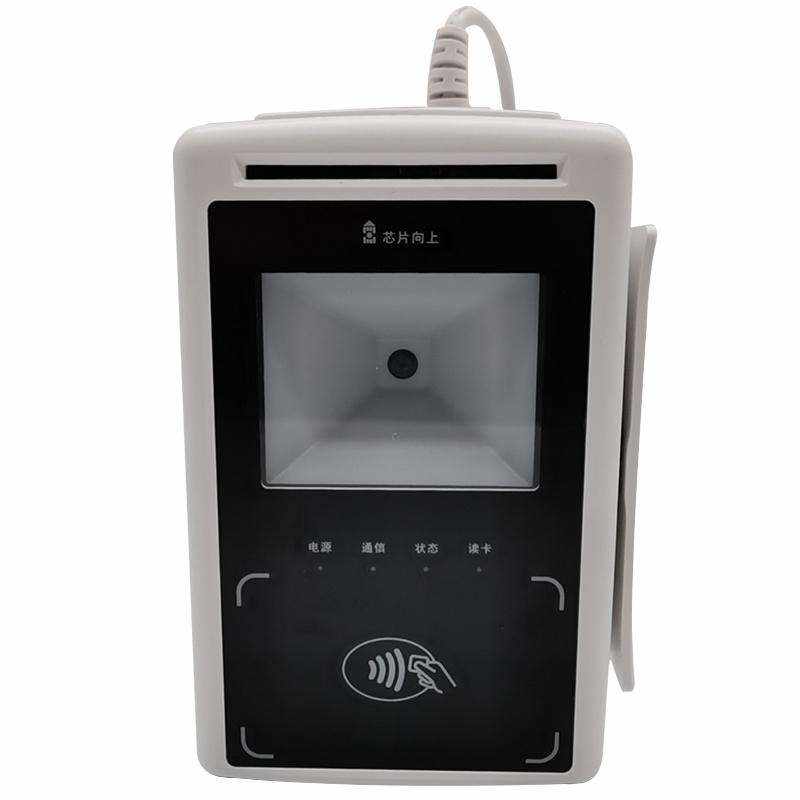

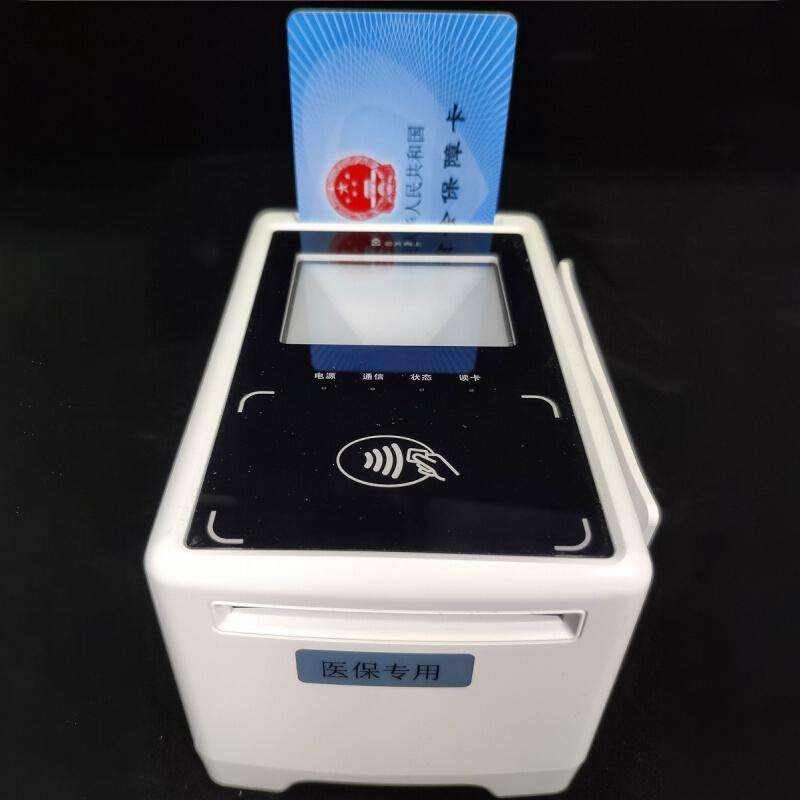

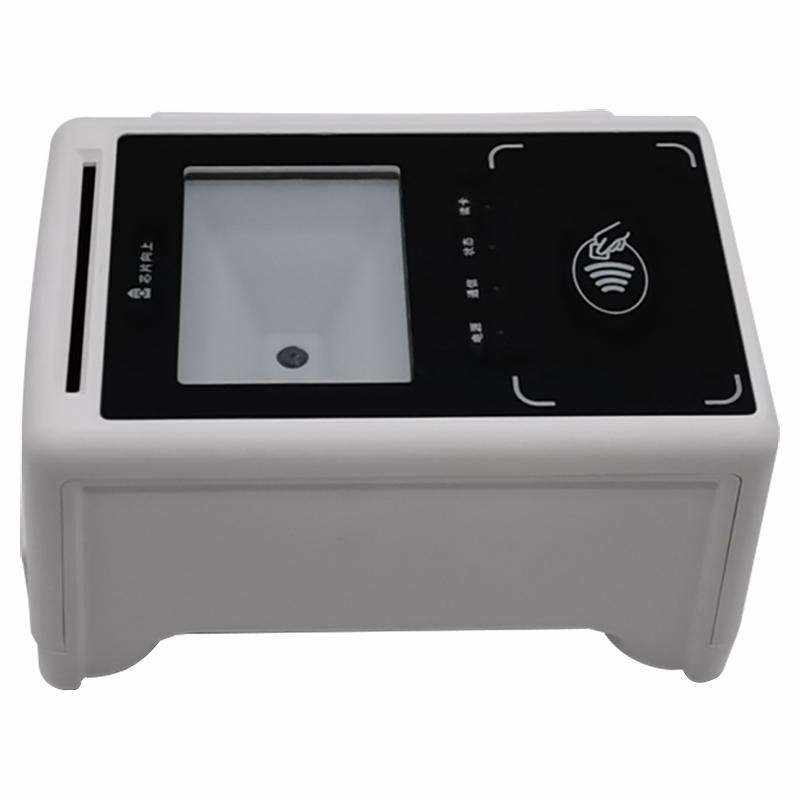

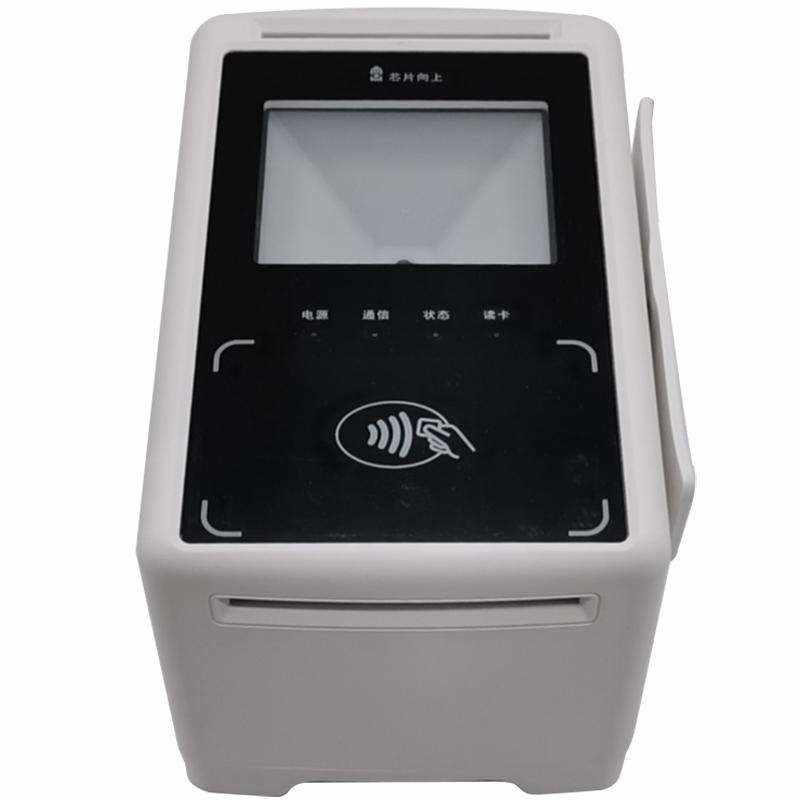

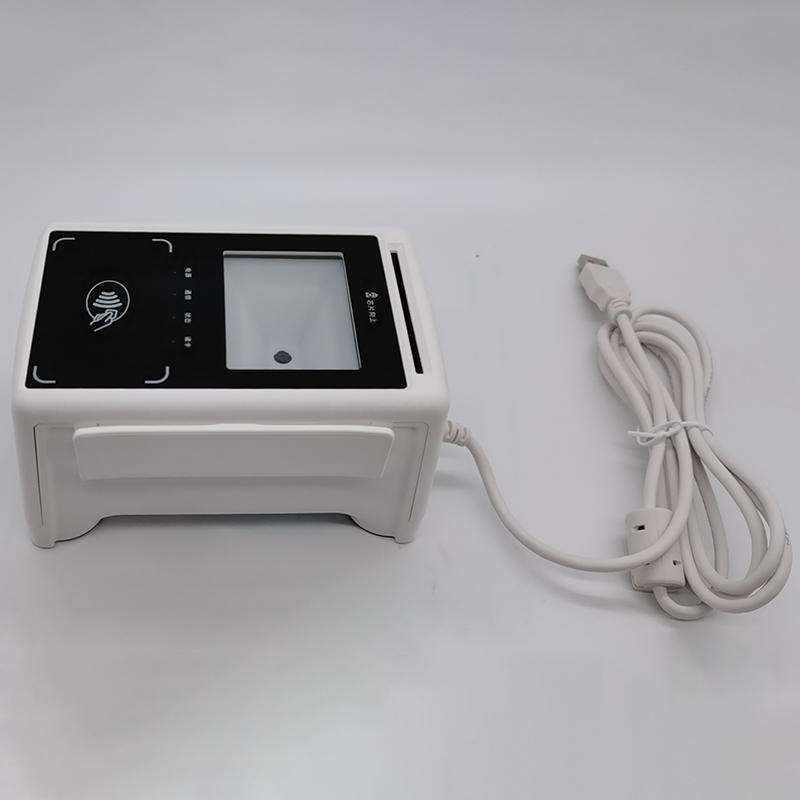

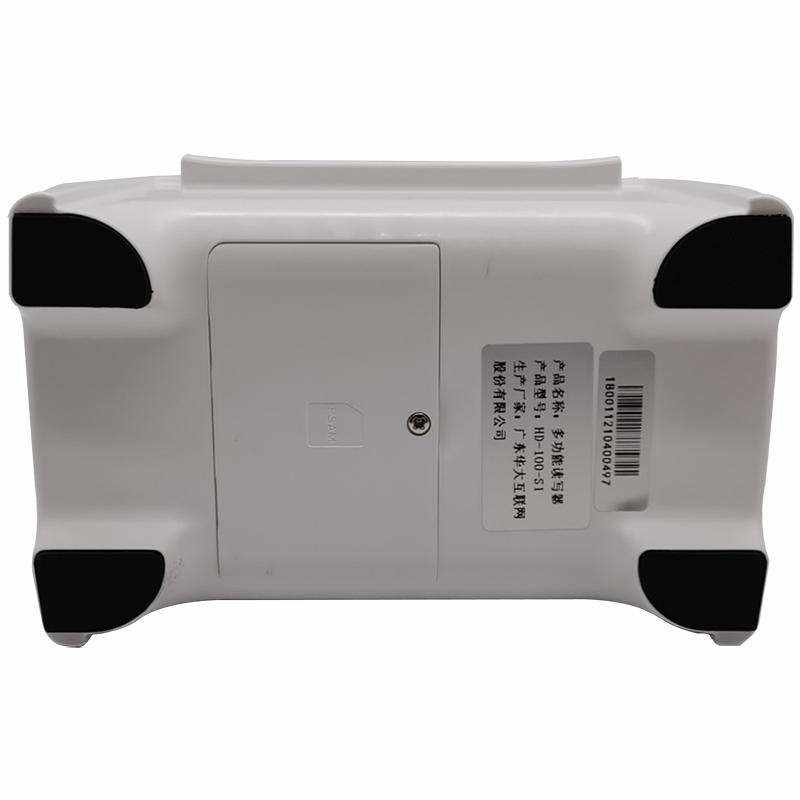

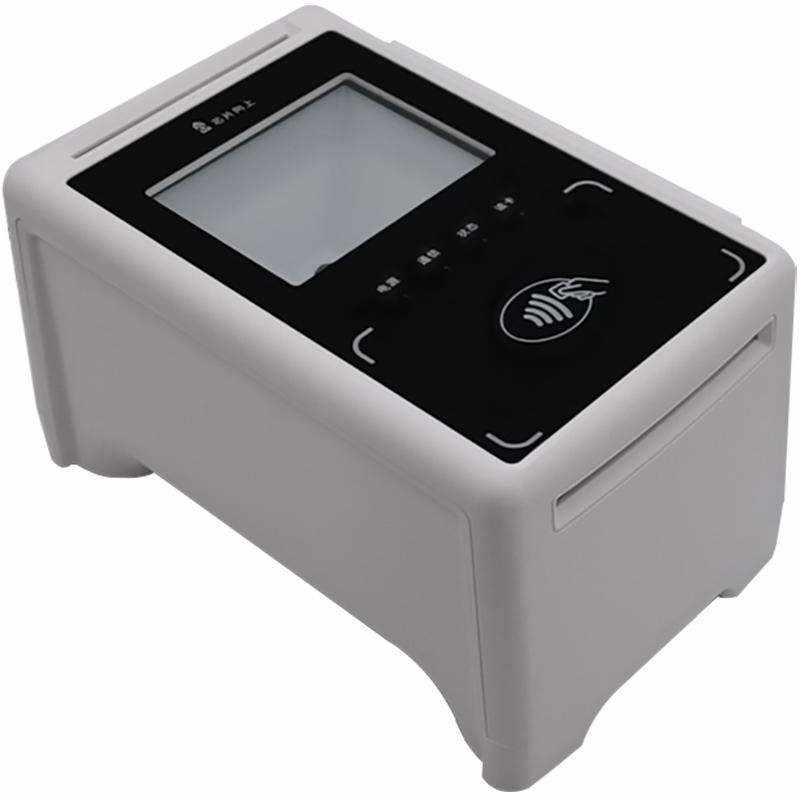

<h1>
3.
功能說書
</h1>
<p>
<br />
</p>
<p>
<img src="/upload/2021-09-24/b1c1b31b2f4594c242c767148683ee9b.jpg" alt="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" width="378" height="300" title="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" align="" /><img src="/upload/2021-09-24/818eeee2c056709ef836889a4f49f0fc.jpg" alt="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" width="252" height="300" title="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" align="" /><img src="/upload/2021-09-24/6c132a615155654875c855d92e068a77.jpg" alt="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" width="305" height="300" title="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" align="" /><img src="/upload/2021-09-24/e94a2e48657a5f47f1f1250a5652bad1.jpg" alt="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" width="284" height="300" title="醫院藥店社保銀行掃碼支付身份證閱讀器華大五合一多功能讀卡設備" align="" />
</p>
<h1>
4.
使用注意事項
</h1>
<p>
HD-S1 是標準的信息化電子設備，應按照正確的操作方法使用該設備，若使用不當會造成設備不能正常工作或損壞設備，為避免不必要的損失，請?jiān)谑褂们霸敿?xì)閱讀本操作手冊并特別注意以下事項：
</p>
<p>
?
請小心輕放。嚴禁劇烈震動與撞擊，避免對硬盤造成不必要的損壞。
</p>
<p>
? 在連接或取消與其他設備連接時，請將電源關閉當設備正在工作時，請勿隨意移動或跌落。
</p>
<p>
?
請勿使設備受到浸泡、雨淋，長時間不使用時，請包裝好，防止灰塵進入機器內。
</p>
<p>
? 該產品在壽命終止需報廢處理時，應遵守國家及所在地方的法律法規要求，進行安全、環保處置。解剖產品分類回收，亦可交經銷商或我單位聯系統一處理。
</p>
<p>
? 此為 A 級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，
可能需要用戶對其干擾采取切實可行的措施
</p>
